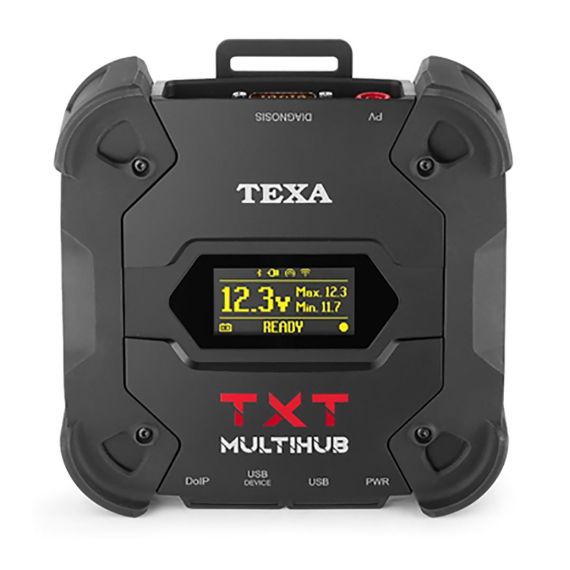

Диагностический сканер TEXA NAVIGATOR TXT MULTIHUB OHW

TXT MULTIHUB OHW – топовая модель в линейке мультимарочных сканеров ТЕХА NAVIGATOR. Поставляется в комплекте с программным обеспечением IDC5 PLUS OHW. NAVIGATOR TXT MULTIHUB включил в себя все характеристики предшествующей серии приборов TXTs (универсальный мультикатегорийный VCI, обмен данными по протоколу PassThru (J2534), ударопрочный корпус) и обрел индивидуальные особенности:

• Встроенный дисплей с подсветкой, который быстро и удобно отобразит информацию о типе связи, напряжении батареи, рабочем состоянии
• Специальный усиленный корпус с антишоковыми профилями и сертифицированным уровнем защиты IP53.
• Сертификат устойчивости к падениям (MIL-STD-810G/transit drop test при падении с высоты 1.22 метров на бетон).
• Уровень IP53, устойчивость к воздействию воды (брызги воды) и пыли.
• Прорезиненные профили, обеспечивающие повышенную ударопрочность.
• Электрическая безопасность IEC 62368-1 изд.3.0 сертифицирован аккредитованным органом TÜV Süd (включая падение с высоты 1 метра на бетон). Cтандарт вступил в силу 20 декабря 2020 года.
• Наличие модуля WiFi и разъёма Ethernet в дополнении к BlueTooth и USB для связи с устройством визуализации (компьютер, планшет) VCI имеет различные способы связи, некоторые из которых предназначены для определённых типов диагностики:
• Модуль WiFi для диагностических операций, которые используют стандарты CAN, CAN FD и DoIP.
• Кабель сети (Ethernet) зарезервирован для операций диагностики DoIP (ISO 13400).
• USB для всех типов диагностики, включая Pass Thru (J2534).
• Bluetooth для традиционной диагностики.
• Улучшена работа WiFi для большей скорости передачи файлов и возможности осуществить беспроводную диагностику.
• Операционная система Linux, которая повышает кибербезопасность и эффективность работы TXT MULTIHUB.

Функциональные возможности TXT MULTIHUB

• Автодиагностика для чтения и стирания ошибок в памяти, для отображения параметров системы и состояния ЭБУ
• Отображение параметров системы в реальном времени
• Активация, регулировки и варианты конфигурации, необходимые для полного ремонта
• Адаптация компонентов
• Программирование ключей
• Управление исполнительными механизмами
• Сброс сервисных интервалов
• Добавление и удаление ключей

Осуществление диагностики по протоколам CAN FD, DoIP и технологии PassThru (SAE J2534-1 и SAE J2534-2) TXT MULTIHUB:

• DoIP диагностика Технология диагностики DoIP включена в TXT MULTIHUB, предоставление возможности проводить диагностику DoIP по беспроводной сети благодаря режиму связи Wi-Fi.
• Volvo даёт возможность диагностики, как по протоколу CAN, так и DoIP.
• Jaguar/Land Rover выпустили все модели 2020 года только с протоколом DoIP (нет диагностики CAN!).
• VW, на данный момент, продолжает с протоколом CAN. Архитектура DoIP была добавлена только для немногих моделей, а сама диагностика ещё не выпущена.
• Ford добавил архитектуру во все новые модели, но не выпустил диагностику.
• Технология DoIP будет будущим стандартом для связи с диагностикой.

Pass Thru: новые функции Технология PassThru SAE J2534 направлена на обеспечение возможности выполнения конкретных операций диагностики и перепрограммирования блоков управления через различные интерфейсы. TXT MULTIHUB интегрирует в себе инновационную функцию автоматического переключателя между PassThru и стандартной диагностикой, гарантируя лучшую работу и большую скорость, когда нужно только позаботиться о том, чтобы подсоединить интерфейс к разъёму OBD и запустить ПО ОЕМ.

TXT MULTIHUB совместим с ПО данных версий и выше:

• CAR минимальная версия 73.0.0
• TRUCK минимальная версия 51.0.0
• OHW минимальная версия 22.0.0
• BIKE минимальная версия 34.0.0
• MARINE минимальная версия 16.0.0

Технические характеристики:

• iMX6 1 GHz; RAM: 512 Mbyte;
• Mass Storage: eMMC 8 Gbyte Co-Processor
• Tип: STM32F439 168 MHz; RAM: 2 MByte SRAM, 8 MByte SDRAM;
• Flash: 2 MByte
• Разъем электропитания PWR: 2.1 DC jack
• Электропитание 12 - 24 Vdc (от аккумулятора автомобиля через разъём OBD или специальные кабели)
• USB- разъёмы USB: USB 2.0 host type A max 1 A out USB DEVICE: USB 2.0 device type B (priority connector)
• Bluetooth 5.0 (BDR/EDR/LE) Cвязь WiFi WiFi IEEE 802.11 b/g/n 2.4 GHz
• Диапазон функционирования 2400 ÷ 2483.5 MHz
• Максимальная мощность передачи радиочастоты 10 dBm (2400 ÷ 2483,5 MHz)
• Диагностические разъёмы DIAGNOSIS: DSUB-26HD (ISO 22900-1) DoIP: RJ45 (UDP/TCP 13400)
• Электронный переключатель 2-полюсный, 13 независимых положений
• Соединитель перепрограммирования блоков управления PV (SAE J2534-1)
• Пользовательский интерфейс Display OLED 64x128 dot
• Рабочая температура 0 - 50 °C
• Рабочая влажность 10% - 80 % без конденсации
• Температура хранения - 20 - 60 °C
• Уровень защиты IP IP53

Поддерживаемые протоколы

Коды мигания (блинк-коды), K, L (с токовой защитой 100 мA), ISO9141-2, ISO14230, CAN ISO11898-2 High Speed, Second ISO11898-2 CAN channel, Second ISO11898-2:2016 CAN FD channel, CAN ISO 11898-3 LOW Speed, CAN SAE J2411 Single Wire, SAE J1850 PWM, SAE J1850 VPW, SAE J2534-1, SAE J1708, UDP/TCP ISO 13400 (DoIP)
