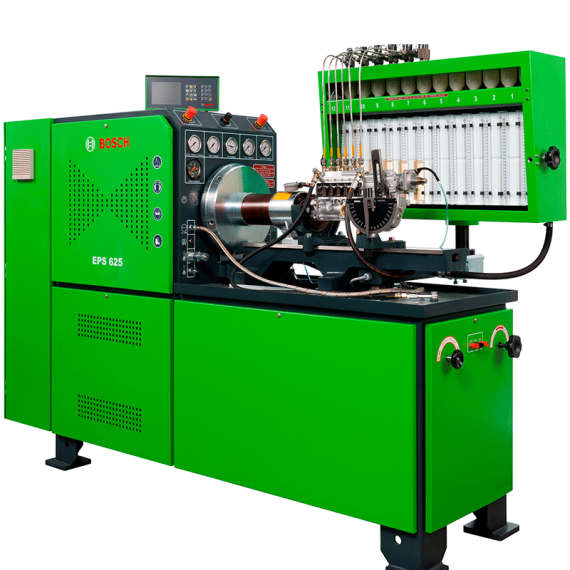

Стенд Bosch для проверки рядных и распределительных ТНВД EPS 625 HMI с ЖК дисплеем

F002DG0921
2 240 560
Нет в наличии

Минимальное количество для товара "Стенд Bosch для проверки рядных и распределительных ТНВД EPS 625 HMI с ЖК дисплеем" 1.

Наши преимущества
  • — Оповещение по SMS
  • Возврат и обмен
  • — Различные способы оплаты
  • — Лучшая цена
Варианты оплаты
Доставка
Гарантия12 БрендBosch

Диагностический стенд EPS 625 HMI Bosch предназначен для проверки высокопроизводительных традиционных рядных и распределительных ТНВД как компании Bosch, так и других производителей.

Функции:

  • Проверяет рядные ТНВД следующих размеров: PE(S) x A, PE(S) x M, PE(S) x MW, PE(S) x P, PE(S) xH и PE(S) x R с механическими и электромагнитными регуляторами.
  • Проверяет распределительные ТНВД следующих размеров: VA . A, VA . B, VA . C, VE . F, VE . E с механическими и электромагнитными регуляторами.

Особенности:

  • Привод с высоким КПД, не требующий обслуживания
  • Длительный срок эксплуатации трубопроводов высокого давления благодаря возможности регулировки положения штатива с измерительными колбами в трёх плоскостях
  • Отличная плавность хода и стабильная скорость вращения обеспечивают высокую повторяемость результатов
  • Высокоинерционный маховик
  • Быстрое изменение скорости вращения
  • Встроенная регулировка давления воздуха для работы корректора по давлению наддува
  • Автоматический контроль нагрева масла
  • Совместим с комплектами оснастки для EPS 815
  • Простое управление через 5,7-дюймовый LCD дисплей, отображающий заданные значения, актуальные значения скорости вращения вала, количество оборотов, температуру масла в каналах подачи и возврата.

Технические характеристики:

Безопасность доступа IP32 HMI
Входная частота 50 / 60 Гц
Мощность 18,5 кВт
Частота 50 / 60 Гц
Ток (при максимальной мощности) 27 A
Величина измеряемого числа 44 и 260 мл
Число измеряемых величин 12
Высота оси до середины оси ТНВД 125 +/- 0,1 мм
Счетчик ходов 1 – 9999 ходов
Диапазон частоты вращения 50 – 4000 (об/мин)
Крутящий момент/частота вращения 0 – 1500 об/мин 115 Нм
Крутящий момент/частота вращения 1500 – 4000 об/мин 115 - 40 Нм
Диапазон частоты вращения 50 – 4000 (об/мин)
Максимально допустимая температура окружающей среды 40°C
Безлюфтовая приводная муфта согласно ISO 2600 Нм/°
Манометр: низкое давление 0 - 250 кПа
Манометр: подводимое давление 0 - 350 кПа
Манометр: давление подкачивающего насоса 0 - 1600 кПа
Давление смазочного масла (специальные принадлежности) 0 – 1 МПа
Бак испытательного масла 50 л
Камера для отработанного масла Ок. 10 л
Бак смазочного масла (специальные принадлежности) 12 л

Опция: Тележка для ПК в следующем составе:

  • Компьютерный модуль Win7
  • 19-дюймовый тонкопленочный монитор
  • Клавиатура
  • Пакет программного обеспечения EPS 945/625
Гарантия:
12
Бренд:
Bosch
Код производителя:
F002DG0921
Весогабариты
Вес:
1000
Ширина:
2320
Высота:
1730
Найти похожие



  • EPS 625 HMI, испытательный стенд для ТНВД, 400 В, без датчика угла поворота;
  • Держатель мерных стаканов с 12 мерными стаканами 44 мл/260 мл;
  • Держатель мерных стаканов с подсветкой.
