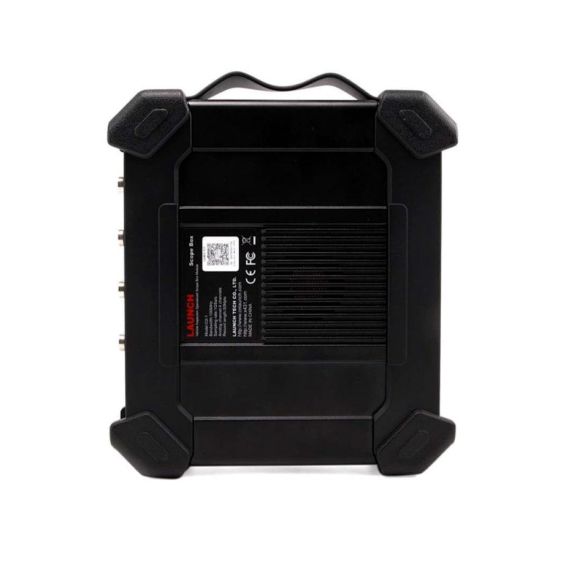

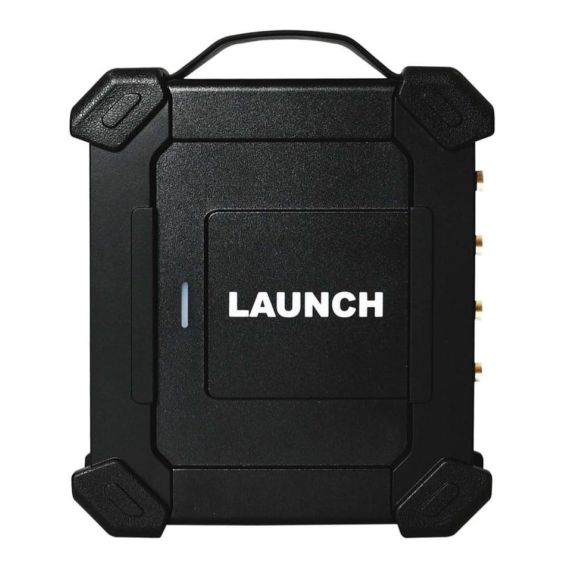

Launch Scope box O2-1 - 4-х канальный осциллограф LNC-075

Scope box O2-1 - это новый 4-х канальный осциллограф от компании Launch. Является дополнительный модулем для диагностических сканеров Launch серии PAD. С его помощью вы проведете диагностику на более глубоком уровне автомобильных датчиков, шин связи, исполнительных механизмов и т.п. Использование данного модуля позволит вам расширить функционал вашего сканера и быстрее находить неисправности.

Функциональные возможности осциллографа Launch Scope box O2-1

• Множественные автомобильные тесты, которые включают в себя проверку цепей, датчиков, исполнительных механизмов, тесты зажигания и многое другое
• Записывает и воспроизводит данные формы сигналов высокого разрешения для анализа
• Функция увеличения / уменьшения для просмотра точных деталей
• Функция самокалибровки оптимизирует путь прохождения сигнала осциллографа для достижения максимальной точности измерения
• Передача данных через USB на внешние устройства, такие как ноутбук, планшет и т. д.

Особенности осциллографа Launch Scope box O2-1

• Содержит интегрированную библиотеку стандартных сигналов
• Автоматическая настройка формы волны на всех 4 каналах
• Каждый канал может работать автономно, обеспечивая чистый сигнал без помех

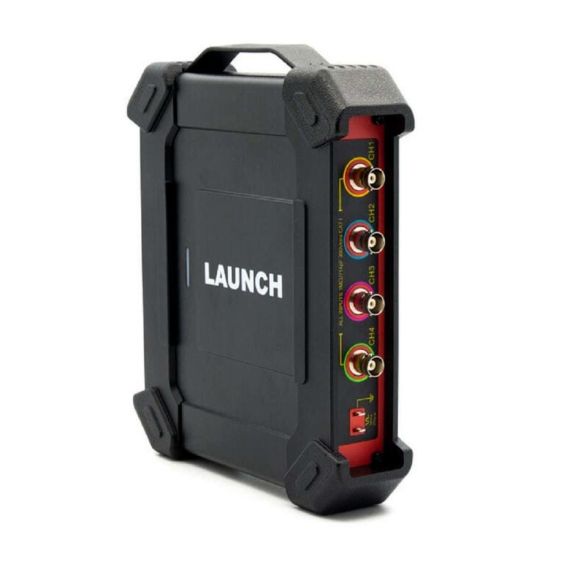

• Качественные BNC-разъемы
• Простой и понятный интерфейс на русском языке
• Возможность ввода имен и символов, непосредственно путем нажатия на виртуальную клавиатуру, эта операция упрощает процесс и способствует повышению эффективности до 90%

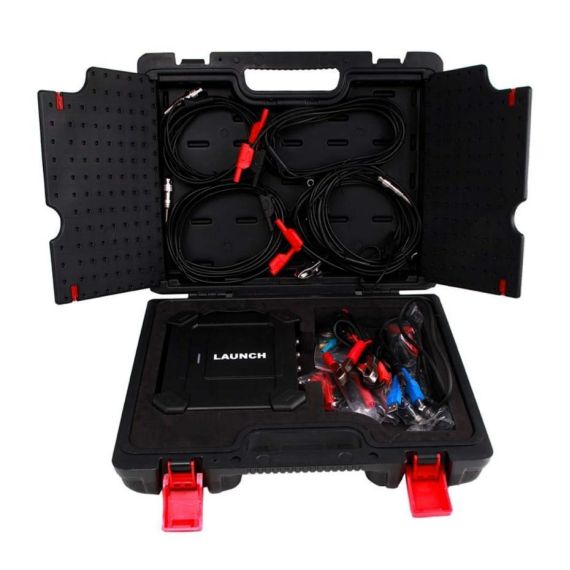

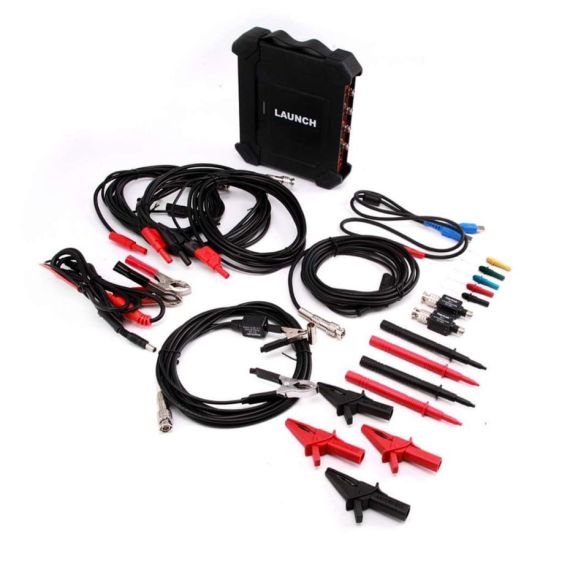

• Содержит набор стандартных адаптеров зажигания
• Включает предварительный выбор настроек зажигания
• Чрезвычайно быстрый захват «сбоев» с помощью расширенных триггеров
• Встроенный генератор прямоугольных сигналов гарантирует проверку точности и калибровки
• Все сохраненные формы сигналов могут быть записаны, сохранены и распечатаны
• Доступ к 23 вариантам автоматических измерений, которые отображаются на одном экране для удобного переключения
• Функция включения одной клавиши позволяет захватывать конкретную форму сигнала, что делает процесс на 70% более эффективным по сравнению с другими осциллографами

Технические характеристики осциллографа Launch Scope box O2-1

• Полоса пропускания 20 МГц
• Буферная память до 50 МБ
• Точность постоянного тока +/- 1%

Технические характеристики осциллографа Launch Scope box O2-1

• Каналы 4
• Типы сигналов DC, AC
• Диапазон частот 100 МГц
• Время нарастания фронта ≤ 3.5 нс (стандартно)
• Максимальная частота дискретизации 1 ГГц (4 канала)
• Входное сопротивление 1 МОм ± 1.5%
• Глубина памяти 50 млн. выборок (4 канала)
• Вертикальное разрешение 8 бит
• Точность усиления DC ± 3%
• Горизонтальная шкала 5 мВ ~ 10 В
• Горизонтальное смещение ± 2.5 В (делитель щупа X1, < 500 мВ/дел) - ± 120 В (делитель щупа X1, ≥ 500 мВ/дел)
• Режим инвертирования Поддерживается
• Временная развертка 50 нс ~ 1кс (1 канал), 100 нс ~ 1кс (2 канала), 200 нс ~ 1кс (4 канала)
• Точность развертки 20 ppm
• Детектирование сигналов шины CAN, LIN
• Тип синхронизации Фронт, ширина импульса
• Режим синхронизации Стандартный, автоматический, одиночный
• Привязка синхронизации DC, шумоподавление
• Диапазон уровня срабатывания ± 10 дел
• Формат отображения YT, масштабирование, прокрутка
• Режим прокрутки 200 ~ 1000 с/дел
• Функции преобразования (MATH) сложение, вычитание, умножение деление, БПФ
• Автоматическая настройка Поддерживается
• Кол-во автоматически измеряемых сигналов 23
• Курсор Горизонтальный / вертикальный
• Интерфейс питания USB-разъем, разъем питания DC IN
• Интерфейс данных USB
• Совместимая ОС Android
• Тестируемые автомобильные компоненты Цепи, датчики, исполнительные механизмы, система зажигания
• Рабочая температура 0 ~ 50 ℃
• Температура хранения -20 ~ 60 ℃
