USB Autoscope IV - USB Осциллограф Постоловского (полная комплектация)

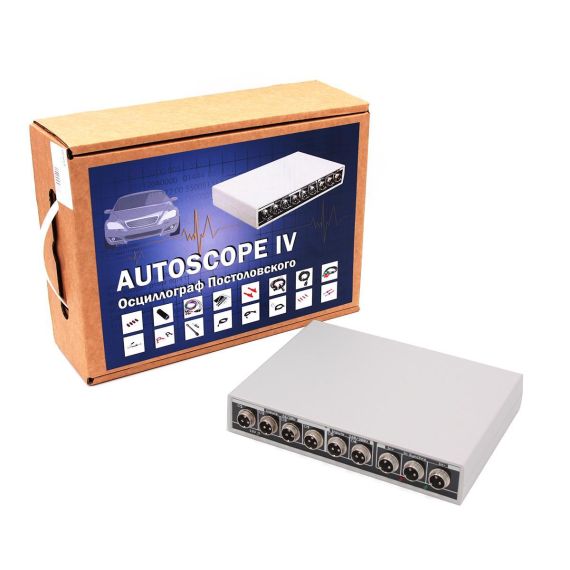

USB Autoscope IV USB Осциллограф Постоловского (полная комплектация) цифровой осциллоскоп. Служит для диагностики неисправностей электронных систем автомобилей и тестирования исполнительных механизмов бензиновых и дизельных двигателей.

Прибор обеспечивает универсальную применяемость по автомобильным маркам. Оснащается гальванической развязкой измерительных цепей и шины USB.

Преимущества осциллоскопа по сравнению с USB Autoscope III

• Интегрированный адаптер зажигания
• Встроенный блок питания 12В
• Повышение качества разъемов и кабелей

Режимы работы прибора

• Аналоговый осциллограф
• Цифровой анализатор
• Диагностика системы зажигания
• График разрежения
• Диагностика системы газораспределения
• Установка угла опережения зажигания
• Определение временных параметров сигнала
• Измерение относительного расхода топлива
• Автоматический анализ осциллограмм

Режим аналогового осциллографа

• Количество аналоговых входов 8
• Количество каналов осциллографа 1, 2, 4, 8 (по выбору).
• Разрешение АЦП 12 бит

Диапазон измеряемого напряжения

• ±6 / 30 V - 1-4й аналоговые входа
• ±60 / 300 V - 5-6й аналоговый вход
• 1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10
• ±6 V - 7-8й аналоговые входа

Максимальная частота оцифровки на канал

• в 1-но канальном режиме - 12,5 MHz
• в 2-х канальном режиме - 5,0 MHz
• в 4-х канальном режиме - 2,5 MHz
• в 8-ми канальном режиме - 1,25 MHz

Режим оцифровки - Непрерывный поток

Входное сопротивление - 1 MΩ

Дополнительные возможности

• Свободное переключение входных каналов (возможность подключения канала осциллографа к любому из физических входов "налету")

Режим цифрового анализатора

Количество входов цифрового анализатора - 9

Диапазон входного напряжения для цифрового анализатора 0…5,5V

Режимы 2-х, 4-х, 8-и канальный анализатор

Максимальная частота оцифровки на канал

• в 2-х канальном режиме - 100 MHz
• в 4-х канальном режиме - 50 MHz
• в 8-ми канальном режиме - 25 MHz

Входное сопротивление

• 10 kΩ. > 1 MΩ при напряжениях (0…5 V);
• 510 Ω при выходе за диапазон

Максимальный обеспечиваемый со стороны устройства поток данных 25MB/s

Ток потребления рабочий режим: не более 350mA режим ожидания: не более 60mA Прибор обеспечивает непрерывный режим оцифровки и передачи данных в компьютер. USB Autoscope IV работает под управлением программы USB Осциллограф. Параметры ПО USB Осциллограф Основные возможности режим отображения + запись + измерения в реальном масштабе времени одновременно Количество каналов аналогового осциллографа по выбору 1, 2, 4, (8) Параметры развертки для режима аналогового осциллографа 1-но канальный режим - 2 μS / Div. - 1 S / Div.; 2-х канальный режим - 5 μS / Div. - 1 S / Div.; 4-х канальный режим - 10 μS / Div. - 1 S / Div.; 8-ми канальный режим - 20 μS / Div. - 1 S / Div. с шагом 1-2-5. Параметры развёртки для режима цифрового анализатора 2-х канальный режим - 0,2 μS / Div. - 0,2 S / Div.; 4-х канальный режим - 0,5 μS / Div. - 0,5 S / Div.; 8-ми канальный режим - 1 μS / Div. - 1 S / Div. с шагом 1-2-5. Параметры детализации по напряжению (только для режима аналогового осциллографа) для диапазона входных напряжений ± 6 / 30 V - 50 mV / Div. - 5 V / Div.; для диапазона входных напряжений ± 60 / 300 V - 0,5 V / Div. - 50 V / Div.; при использовании ёмкостного датчика - 500 V / Div. - 50 kV / Div. Синхронизация в режиме аналогового осциллографа по любому каналу, фронт, уровень, порог по уровню, порог по времени Количество каналов цифрового анализатора по выбору 2, 4, 8 Параметры развертки для режима цифрового анализатора 2-х канальный режим 0,2мкс/дел. - 0,2с/дел.; 4-х канальный режим 0,5мкс/дел. - 0,5с/дел.; 8-ми канальный режим 1мкс/дел. - 1с/дел. с шагом 1-2-5 Синхронизация в режиме цифрового анализатора по любому каналу, фронт Минимальное время записи (при условии наличия свободного дискового пространства) режим аналогового осциллографа: 1-но канальный режим (12,5MHz) - 170 сек; 2-х и 4-х канальный режим (10MHz) - 240 сек; режим цифрового анализатора - 85 сек. С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз Максимальный размер файла режим аналогового осциллографа - 3GB; режим цифрового анализатора - 2GB Измерительный инструментарий max / min / среднее напряжение, разность напряжений, время, частота, скважность и фаза сигнала Выходные форматы бинарный файл, графический файл в формате *.jpg, получение жёсткой копии осциллограммы при помощи печати Дополнительные возможности Поддержка внешних встраиваемых программных модулей PlugIn для выполнения специфических тестов. Возможность создания пользовательских настроек для часто используемых режимов. Функция отображения значения измеряемой физической величины. С целью автоматизации анализа осциллограмм, встроена функция выполнения программой анализа осциллограмм по внешнему алгоритму, записанному в файлах скриптов анализатора. Возможность компрессии / декомпрессии "налету" при сохранении / чтении файла. Простейшие функции редактирования бинарного файла Дополнительные возможности ПО USB Осциллограф - Мониторинг измерение и запись оцифрованного сигнала одновременно. - Полное или частичное сохранение фрагмента сигнала в виде бинарного или графического файла или распечатан на принтер через встроенный USB разъем. - Добавления временных маркеров с комментариями. - Для автоматического анализа сигнала предусмотрена поддержка скриптов пользователя на базе VBScript или Jscript. - Пользовательский скрипт может маркировать осциллограмму, формировать текстовые или графические отчеты по результатам анализа. - Встроенные скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям. - Конструктор скрипта для анализа сигналов. Минимальные требования к персональному компьютеру Процессор Pentium IV 2GHz Оперативная память 1GB Жёсткий диск 10GB свободного дискового пространства, режим обмена не ниже UDMA 100 Оптический привод CD-ROM для инсталляции программного обеспечения Интерфейс USB 2.0 HI-SPEED Видео карта AGP или PCI Express Монитор SVGA Операционная система Windows XP, Vista, 7, 8 Дополнительные требования Корпус компьютера целесообразно обеспечить заземлением либо применять ноутбук с электропитанием преимущественно от аккумуляторной батареи при отключенном сетевом адаптере. Технические характеристики - Тестовое напряжение изоляции 3 kV в течение 1 минуты. - Ёмкость изоляции не выше 70 pF. - Сопротивление изоляции не менее 10 GΩ Комплектация - USB Autoscope IV 1шт. - USB 2.0 A/B интерфейсный кабель 1шт. - Фиксатор USB кабеля 1шт. - Питающий кабель 1шт. - CD с программным обеспечением - Dx датчик разрежения -0.95…+0.15 Bar 1шт. - Sync датчик синхронизации 1шт. - DIS Cx 6 комплект ёмкостных датчиков для диагностики DIS систем зажигания 1шт. - Cx-M универсальный накладной ёмкостной датчик 1шт. - Lx-M универсальный накладной индуктивный датчик 1шт. - Px35 * датчик давления в цилиндре -0.95…+35 Bar 1шт. - Универсальный кабель 4 шт. - Измерительный адаптер 4 шт. - Подставка-держатель прибора 1шт. - PxLonger 14 мм. удлинитель для датчика давления в цилиндре 1шт. - Высоковольтный искровой разрядник 1шт.. - Пробник-игла 4 штуки - Пробник-зажим прокалыватель 2 штуки - Пробник-зажим «крокодил» 2 штуки - Провод-удлинитель пробника 4 штуки
