Подъемник двухстоечный г/п 4 т. с верхней синхронизацией KRW4.2MA

Name: Подъемник двухстоечный г/п 4 т. с верхней синхронизацией KRW4.2MA
Brand: KraftWell
SKU: KRW4.2MA
Price: 251473 RUB
Availability: OutOfStock

Подъемник двухстоечный г/п 4 т. с верхней синхронизацией KRW4.2MA, Цвет: Cерый

Написать отзыв

КОД: KRW4.2MA

251 473 ₽

Нет в наличии

Цвет:

Cерый

Минимальное количество для товара "Подъемник двухстоечный г/п 4 т. с верхней синхронизацией KRW4.2MA" 1.

Задать вопрос

Наши преимущества

— Оповещение по SMS
— Возврат и обмен
— Различные способы оплаты
— Лучшая цена

Варианты оплаты

Доставка

Найдите похожие

Напряжение380 В Управление стопорамиНа одной колонне СинхронизацияВерхняя Грузоподъемность4200 кг Время подъемаменее 60 сек Тип установкиНапольный Гарантия12 мес БрендKraftWell Мощность2.2 кВт

Описание
Характеристики
Комплектация
Теги
Список вариантов товара
Отзывы

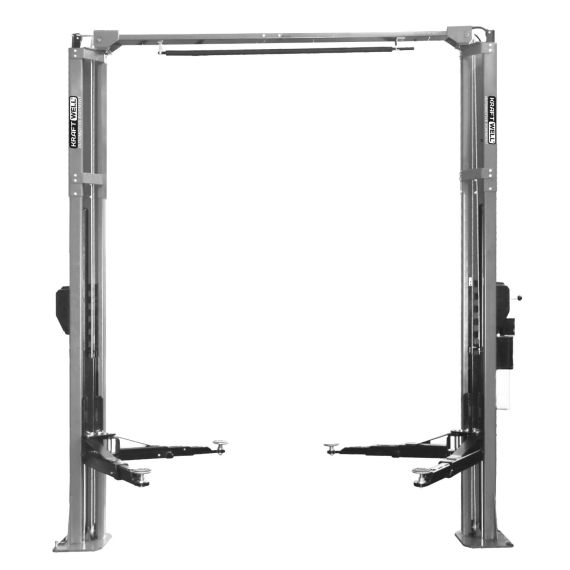

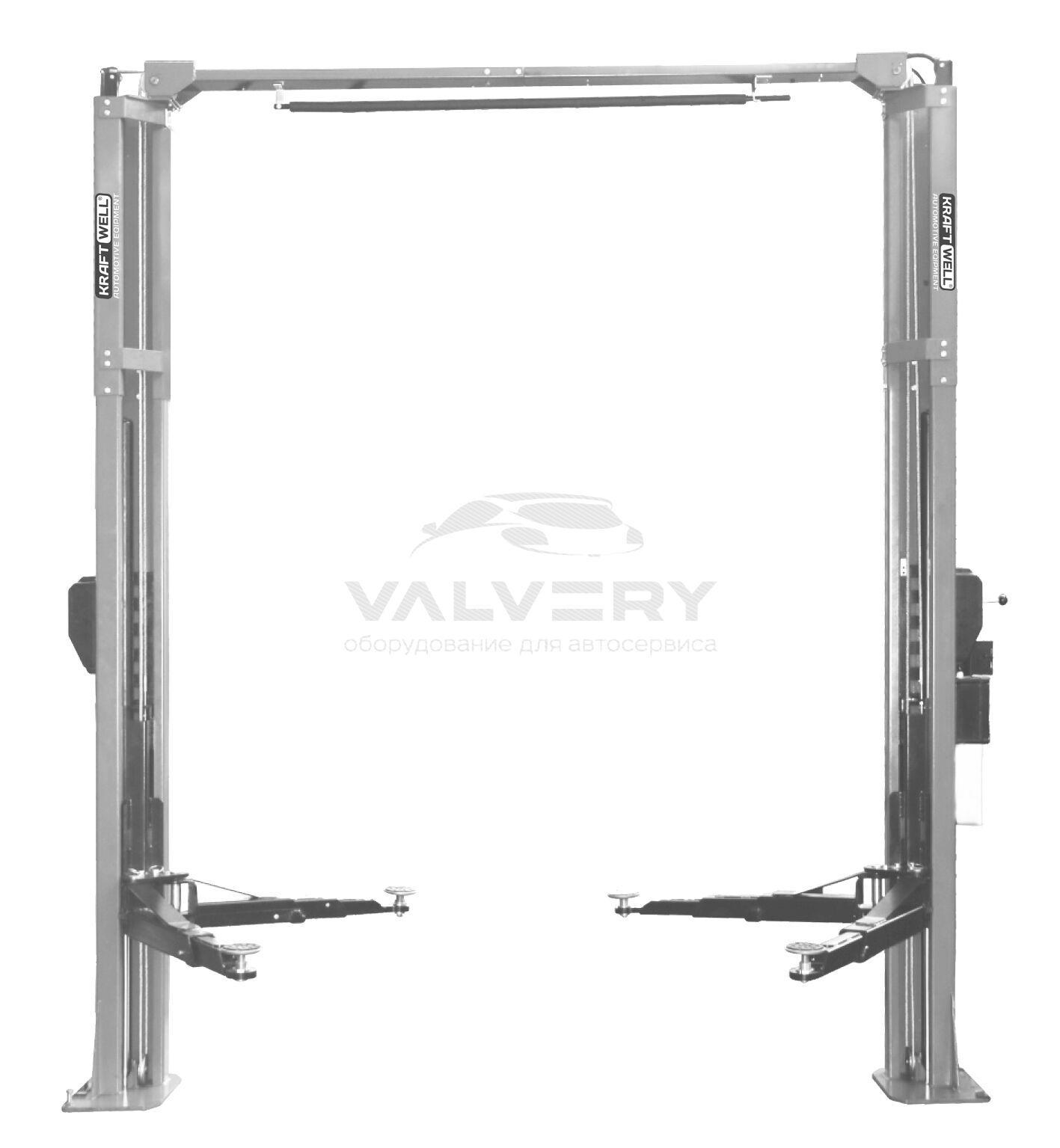

Подъемник двухстоечный электрогидравлический с верхней синхронизацией KraftWell KRW4.2MA, г/п 4000 кг.

Двухстоечный электрогидравлический подъемник с верхней синхронизацией стальным тросом

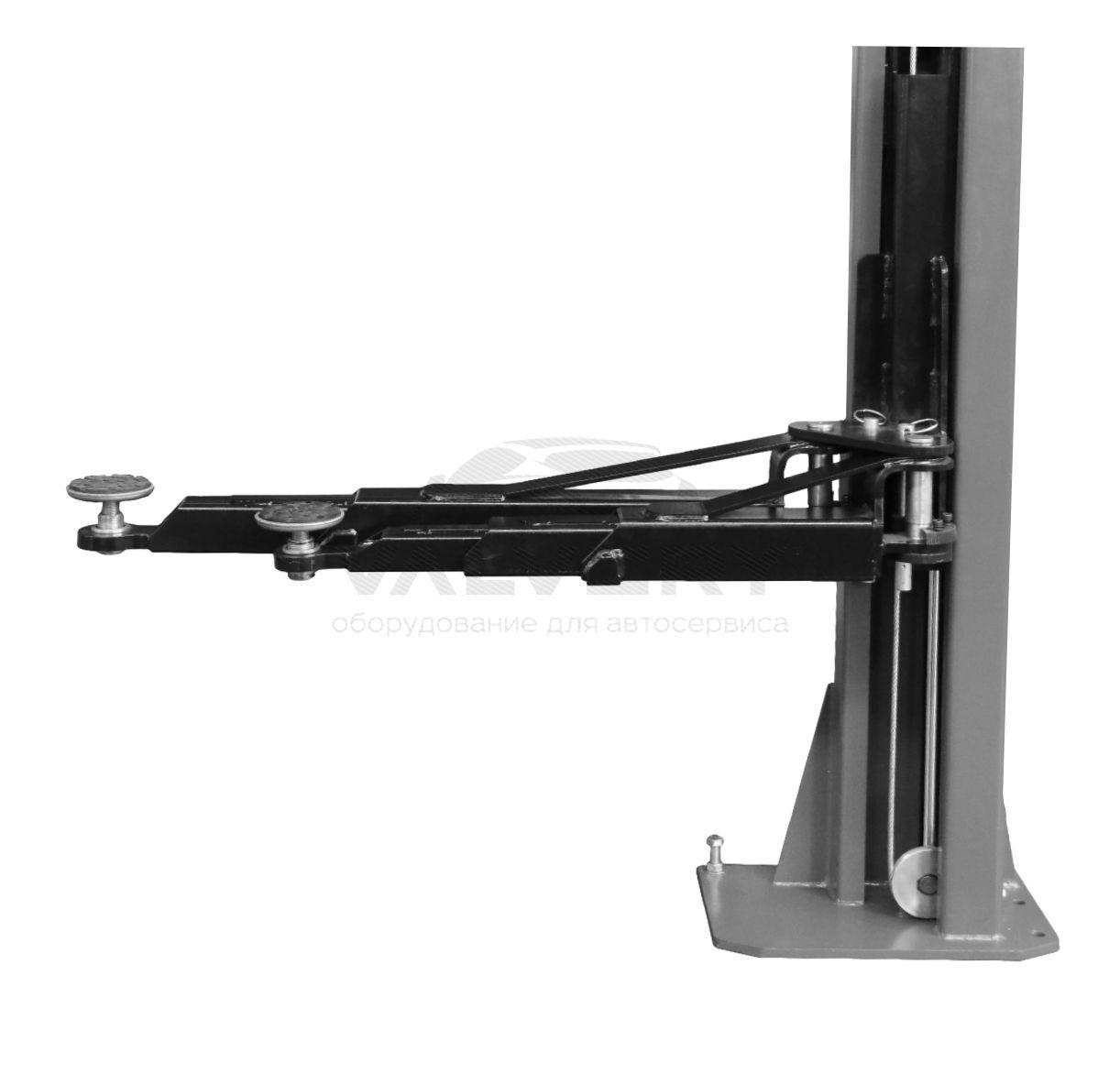

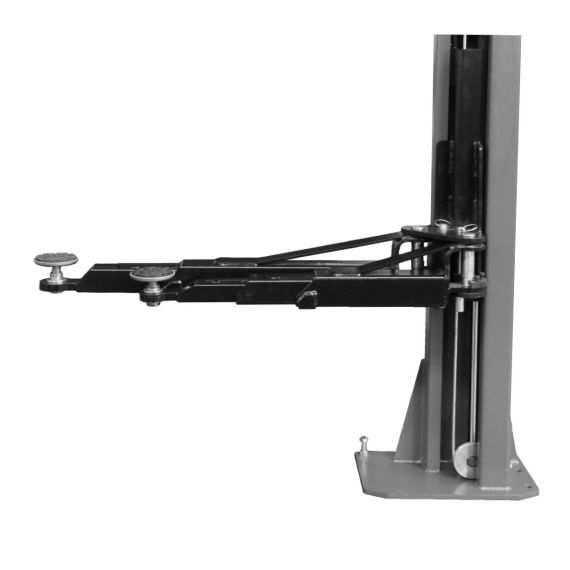

Установленные под углом 45 градусов каретки с асимметричными 3-хсекционными лапами позволяют обслуживать большинство легковых автомобилей, внедорожники, а также легкий коммерческий транспорт
Плавность подъема и опускания автомобиля обеспечивается двумя высококачественными гидравлическими цилиндрами прямого привода

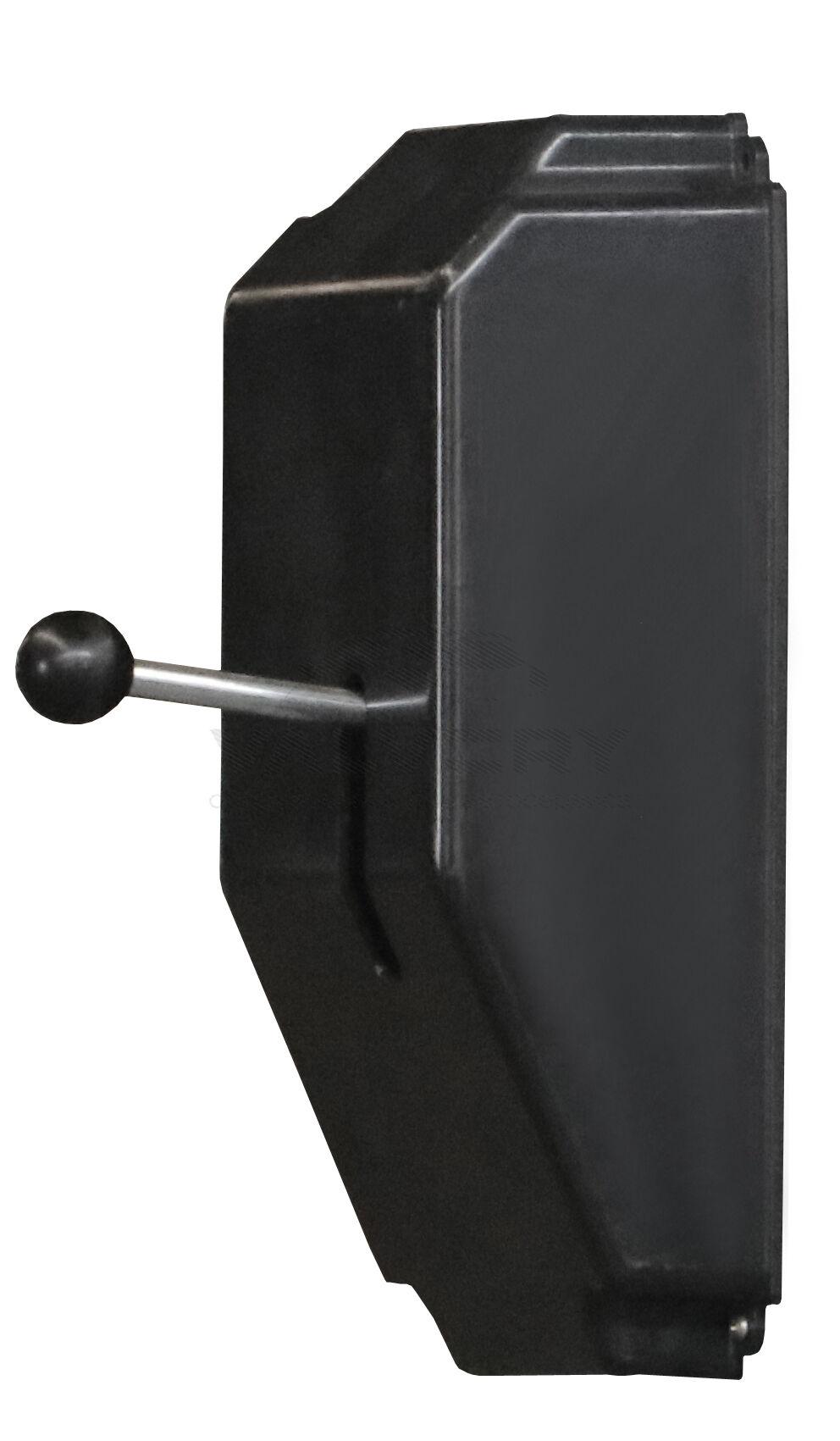

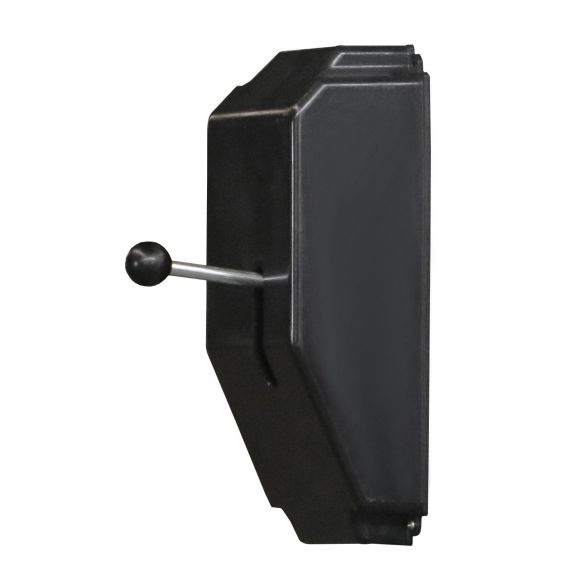

Удобный и функциональный пульт управления с розеткой 220В. позволяет легко управлять процессом подъема и опускания
Подъемник изготовлен в соответствии с международными стандартами качества и безопасности
Проверен под динамической (115%) и статической (150%) нагрузкой

Особенности и преимущества:

Трех секционные короткие и длинные лапы
Резьбовые 3-х уровневые регулируемые по высоте (до 130 мм.) опоры (посадочный диаметр 50 мм.)

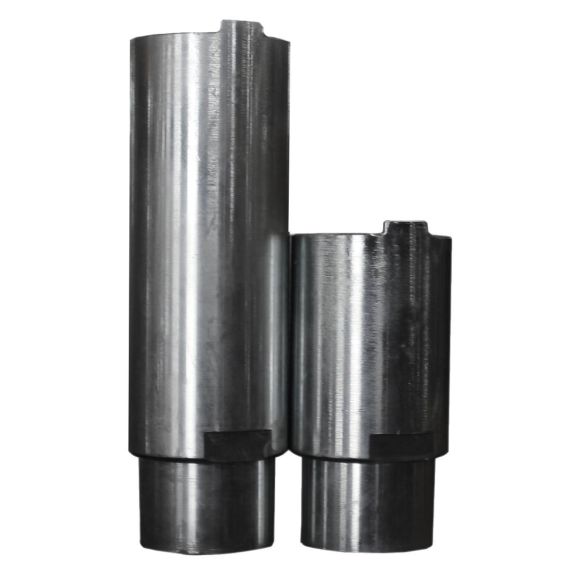

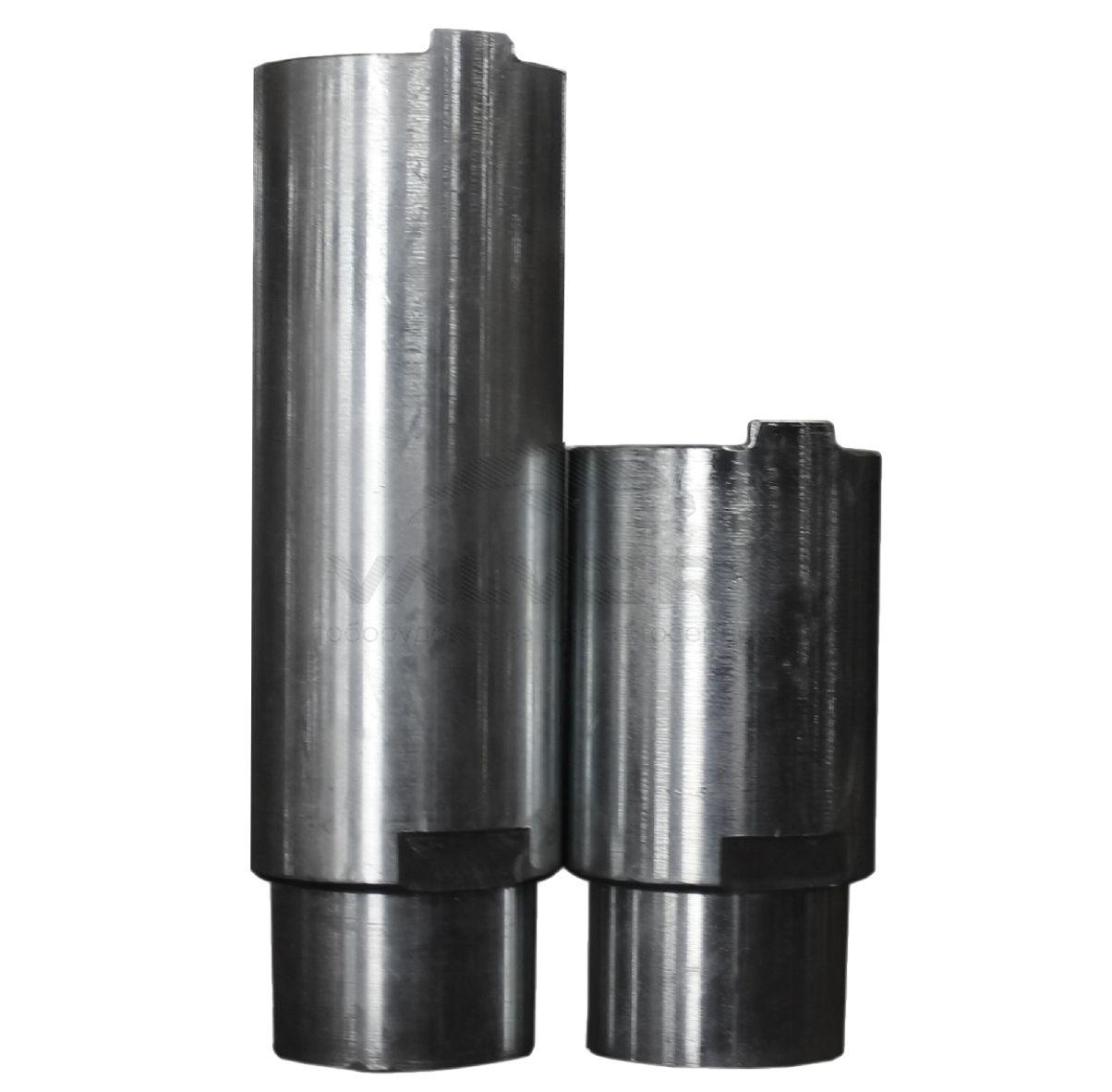

Удлиняющие проставки 4x80 мм. и 4x150 мм.
Механические устройства блокировки поворота лап
Система защиты от соприкосновения автомобиля с верхней балкой
Надежный гидравлический контур
Два гидроцилиндра прямого привода
Сальники гидроцилиндров изготовлены японской фирмой NOK

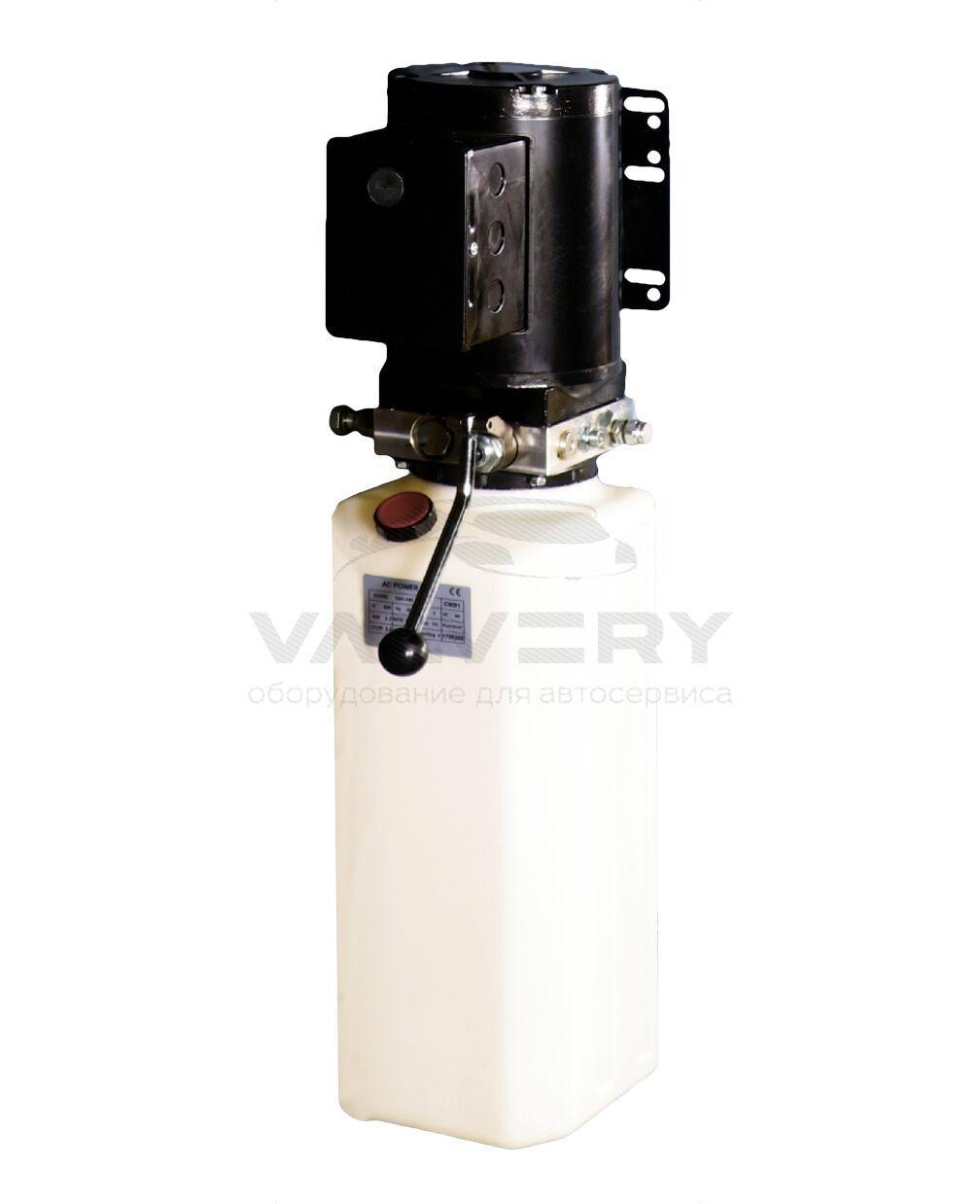

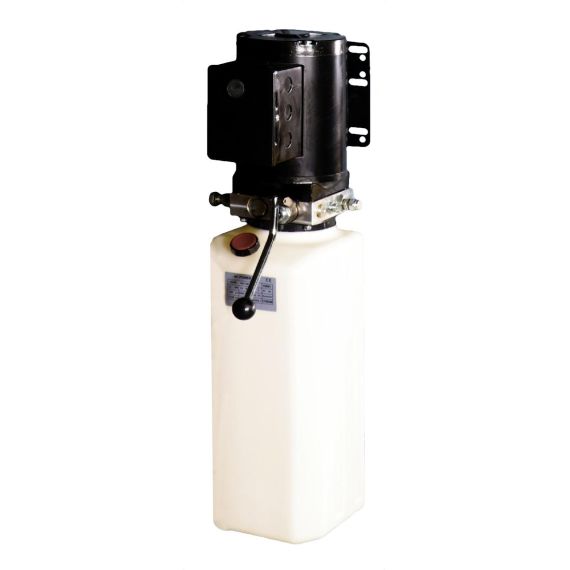

Электродвигатель изготовлен из алюминия и оснащен защитой от перегрева. Защитный металлический кожух электродвигателя защищает от повреждений
Механическая система управления стопорами рукояткой на одной колонне
Механические и гидравлические части подъемника выполнены в соответствии с европейскими стандартами качества и безопасности
Перепускной клапан перегрузки
